מה חדש בשיטת ICF GSB ומה עושים לקראת יציקת הקירות - סיור שטח (2023)
שלד ובנייהסיכום
הסבר על טכנולוגיית ICF (תבניות בטון מבודדות) בבנייה - מעטפת בטון מלאה עם בלוקי איטונג/קלקר, הכנה ליציקה בבית 200 מ״ר בקיבוץ.
נקודות עיקריות

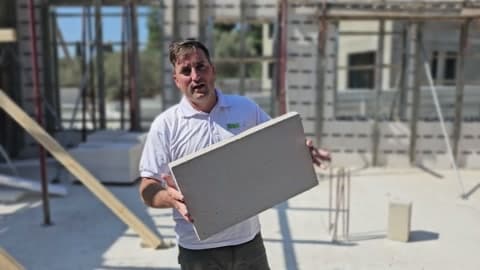

- 1בלוק איטונג החדש במשקל 600 קילו לקופ בעל צפיפות גבוהה יותר תורם למסה התרמית ומעבר את ההתנגדות לסדיקות
- 2ICF היא טכנולוגיית תבניות בטון מבודדות שפותחה בגרמניה ובשימוש בעולם כולו
- 3המעטפת החיצונית בטון ממלא עם קלקר בחוץ וביטונג/בלוק בטון בפנים - עמידה בקרקעות בעייתיות וחרסיתיות
- 4מחברים מסוג לגו - קלקה פשוטה של בלוקים לתוך הקיר כמו קוביות בנייה
- 5תמיכות מהמוט הניצב + רגל מתכווננת בהברגה - דיוק של מילימטרים בקירות ישרים
- 6יציקה מתחילה מהחלונות בקצב של מטר לשעה בצורה מעגלית - כ4-5 שעות ליציקה
- 7שימוש בפרופיל מפח בחלונות ליצירת גליף חלק להתקנת אלומיניום בדיוק
- 8בטון C30 עם גודל אגרגט מותאם לזרימה בתוך התבניות - הבדל ראשי מבטון רגיל
עלויות
| פריט | מחיר | יחידה | הקשר |
|---|---|---|---|
| בלוק איטונג חדש | לא צוין | למטר מעוקב | משקל 600 קילו לקופ |
טיפים
- שימוש בפרופיל מפח בחלונות חוסך בעץ ובזמן יציקה ויצור גליף חלק
- קבלנים ותיקים בשיטה יחזיקו ציוד משודרג שמייעל את התהליך
- רווח קטן מאחורי אלמנט הפינה מאפשר בדיקת איכות הבטון
- תמיכות בפנים בלבד - תמיכות חיצוניות בשלב הראשוני כדי שהקירות לא יעופו ברוח
- מיקסרים מרובים עם סיבוב מעגלי עדיף לבתים גדולים - כל סיבוב כשעה
- קבלנים עם ניסיון משפרים ביצועים בכל בית ויכולים ללמד טכניקות חדשות
אזהרות
- בקיץ חובה משקה אתיונג/בלוקים בטרם יציקה - חרוב אחיזה בקור
- דיוק מדויק במידות חלונות - חשוב לבדוק כפול למעלה ולמטה
- קצב יציקה לא יותר מטר לשעה בבתים גדולים כדי לא לפרוץ תבניות
- תמיכות חיצוניות הן זמניות בלבד - כל התמיכה האמיתית מבפנים
